水泥螺旋輸送機介紹

水泥螺旋輸送機也叫攪拌站水泥螺旋輸送機，主要用于混凝土攪拌站和其他建筑材料加工廠中輸送或給料水泥和類似水泥的材料。是在封閉管內利用旋轉連續螺旋葉片帶推送物料的輸送機械。

水泥螺旋輸送機圖片

水泥螺旋輸送機視頻

• 輸送干水泥粉

• 輸送濕水泥

水泥螺旋輸送機型號及參數

水泥螺旋輸送機直徑為螺旋體直徑230mm，輸送長度為2--15米，額定輸送水泥量是65噸每小時；該系列螺旋輸送機整體剛性好，承載能力大，在輸送時，無論是水平輸送，還是大傾角均可連續輸送，且可隨意選擇工作位置和工作狀態，拆裝維護方便，安全可靠。詳細參數如下表：

名 稱		LSY165LL-1	LSY219LL-1	LSY273LL-1	LSY325LL-1
螺旋直徑		Φ140	Φ190	Φ240	Φ290
外管直徑		Φ165	Φ219	Φ273	Φ325
允許工作角度(α))		0°～60°	0°～60°	0°～60°	0°～60°
輸送長度		12	15	15	16
輸送能力		20	55	80	110
電機功率	≤7m	2.2-4	3-7.5	4-11	5.5-15
	>7m	4-7.5	11-15	11-18.5	18.5-30

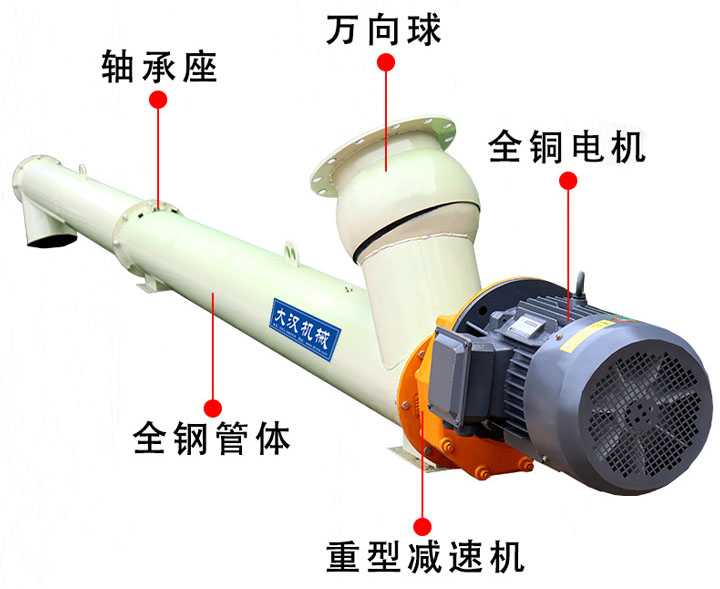

水泥螺旋輸送機結構圖

水泥螺旋輸送機工作原理

當水泥螺旋輸送機螺旋軸轉動時，由于物料的重力及其與槽體壁所產生的摩擦力，使物料只能在葉片的推送下沿著輸送機的槽底向前移動，其情況就像是不能旋轉的螺母沿著旋轉的螺桿作平移運動一樣。物料在中間軸承的運移，則是依靠后面前進著的物料的推力。所以，物料在輸送機中的運送，完全是一種滑移運動。

水泥螺旋輸送機優點：

1、采用重型設計的減速箱，轉矩大、噪音低、不滲油。

2、雙節距葉片一次成型，減少物料輸送中被壓縮程度。

3、選用全封閉輸送、易清潔的螺旋外表，可確保環境衛生及所送物料不受污染、不漏料。

4、水泥螺旋輸送機對超載很敏感，易產生堵塞現象，為達到較好的輸送狀態，螺旋軸的螺距變螺距，即下半部分的螺距要小于上半部分螺距，這種結構可防止物料超載堵塞現象。

5、可靠的防塵與潤滑設施，可防止物料的微小質粒進入軸承。

注意：水泥螺旋輸送機在使用過程中應及時觀察水泥螺旋減速機、中吊軸、花鍵軸潤滑油，嚴禁缺油使用，如需更換配件請聯系我們，各種水泥螺旋輸送機配件現貨供應。

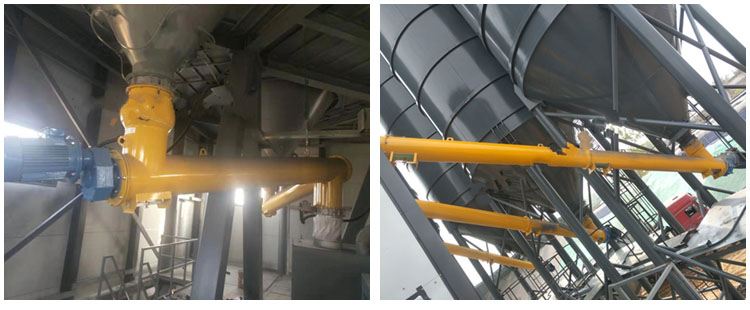

水泥螺旋輸送機案例

水泥螺旋輸送機適用行業

水泥螺旋輸送機可以作為混凝土攪拌站、穩定土拌合站的物料輸送設備，已成為混凝土、穩定土整個生產環節中的重要設備之一，主要用于輸送水泥、粉煤灰、礦粉等粉狀、微粒狀等散狀物料。。

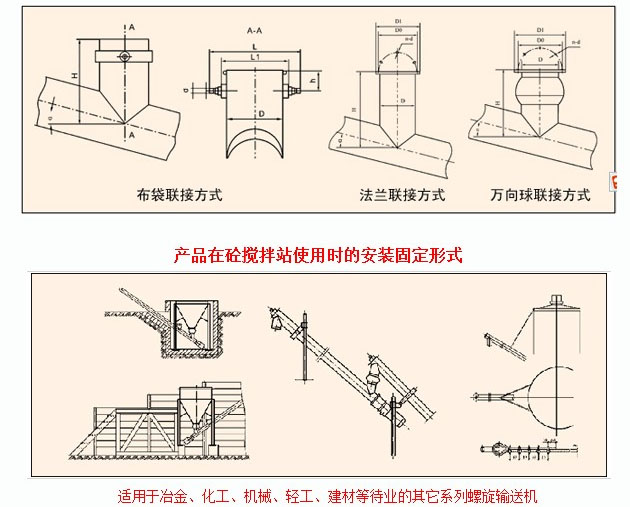

水泥螺旋輸送機安裝圖

1、水泥螺旋輸送機安裝基礎，至少應在螺旋正式安裝以前20天澆灌完成，該基礎應能可靠地支承輸送機并保證不因地基過小而發生螺旋機的下沉和額外的變化，保證螺旋機在運轉時具有足夠的穩定性。

2、螺旋機在安裝以前必須將那些在運輸途中或卸箱時粘上的塵垢的機件加以清洗。

3、相鄰機殼法蘭面應接連平整，密合，機殼內表面接頭處錯位偏差不超過2毫米。

4、機殼法蘭間允許墊石棉帶調整機殼和螺旋機長度的積累誤差。

布袋聯接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
d		20	20	30	30	36	36	36	40
d1		M16	M16	M20	M20	M24	M24	M24	M30
d2		20	20	30	30	36	36	36	40
L		223	249	294	319	403	455	485	542
L1		157	179	218	243	303	355	385	432
h		60	60	70	70	90	90	90	90
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700

法蘭聯接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
D0		160	200	225	252	315	365	395	460
D1		190	230	260	285	350	400	430	500
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700
n-d		6-Φ11	6-Φ11	8-Φ11	8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

萬向球聯接方式

尺寸		LSY100 120	LSY140	LSY160		LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194		219	273	325	355	402
D0		200	250		300		365	365 460	385 460	460
D1		225	278		328		400	400 500	430 500	500
H	α≤30°	400	400	450		450	550	650	650	700
	30°＜α≤45°	450	450	500		550	600	750	750	800
	45°＜α≤60°	450	500	550		600	650	800	800	900
	50°＜α≤55°	500	500	600		650	700	900	900	950
	55°＜α≤60°	550	550	650		700	800	1000	1000	1100
n-d		6-Φ11	6-Φ11	8-Φ11		8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

水泥螺旋輸送機廠家

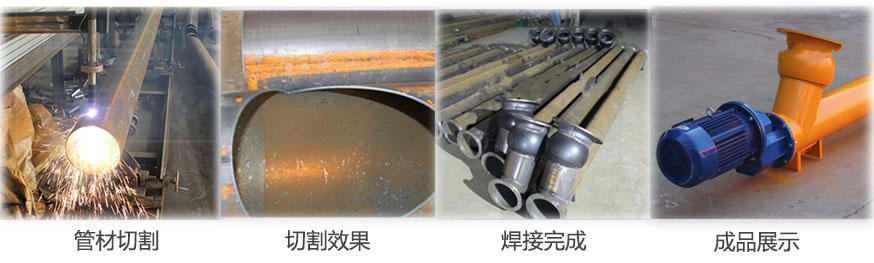

廠家試機

新鄉大漢水泥螺旋輸送機擁有12年行業經驗，有生產控制、儀器設備管理、培訓等程序，檢查工序生產所需的原材料、半成品的質量，對設備的運行等方面逐一檢查，如原材料是否符合標準（厚度≥10-12mm），不合格的半成品未經評審不得生產，防止不合格品產品流入下道工序。公司榮獲ISO、CE認證、三次元注冊商標，廠家承諾產品在售出7天內出現性能問題，可免費退機、換機或維修，出現性能故障無法修復，用戶可以選擇更換同型號產品而不收取機器折舊費，直銷型運營模式，水泥螺旋輸送機價格更便宜。
